L’installation de tests OBAMA

L’installation de tests OBAMA a pour but de :

• simuler et de contrôler les conditions d’environnement d’un détecteur IR, notamment au niveau du vide, des conditions thermiques et de l’optique.
• permettre son étalonnage.

OBAMA se trouve dans une salle propre (Salle TITAN, Classe 1000 ou ISO 6 sous flux). Surface de la salle : 40 m², avec revêtement de sol dissipatif.

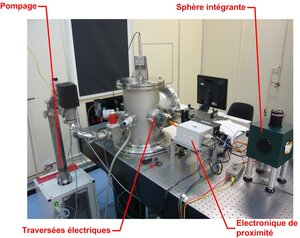

Banc OBAMA

Vue d’ensemble en salle propre

OBAMA (Optical Bench for Analysis of MAtrix) a été développé pour étalonner le détecteur infrarouge de l’instrument VIHI (Mission BEPI COLOMBO). L’installation a été conçue dans l’idée d’être réutilisée pour d’autres expériences, donc avec un certain degré de flexibilité. L’installation comporte :

• une enceinte à vide cylindrique verticale DN250, hauteur 416 mm.
• un groupe de pompage (Primaire + secondaire) composé de :
  • une pompe primaire à membrane (sèche, sans huile)
  • une pompe turbomoléculaire DN63 ISO-K
• un cryogénérateur RICOR K535 d’une puissance froide de 14W à 120K
• un hublot Ø3 pouces en CaF2
• des passages mécaniques hermétiques (rotation + translation)
• des passages électriques hermétiques (SubD-44HD, SubD-37, SubD-9)
• une table d’optique (1200x2400 mm2) sur laquelle reposent les stimuli optiques (Sphère intégrante, monochromateur, source halogène…).

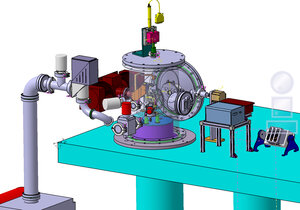

Vue d’assemblage 3D

Le banc OBAMA est entièrement automatisé avec le logiciel LabVIEW. Le PC de commande permet de piloter :

• Le pompage + lecture de pressions
• Le cryogénérateur
• La lecture des sondes de température
• Le mouvement d’un obturateur (moteur pas à pas)
• Le mouvement d’une lame au pas de 2 µm (moteur courant continu)
• L’acquisition des détecteurs de référence (sur la sphère intégrante)
• Le monochromateur
• Les alimentations électriques (LED d’éclairage + chaufferettes)
• L’acquisition du détecteur (temps d’intégration & polarisations)
• L’acquisition de la température + humidité de la salle propre
• L’enregistrement de toutes les données en fichiers fits
• La gestion des utilisateurs (login, droits d’accès, historique …)

L’étalonnage consiste à déterminer les grandeurs caractéristiques du détecteur en dépouillant les résultats des mesures suivantes :

• réponse en fonction de la charge ;
• courant d’obscurité ;
• bruit de lecture ;
• réponse en fonction du flux de photons ;
• champs plats en fonction de la longueur d’onde.
• Rémanence & saturation

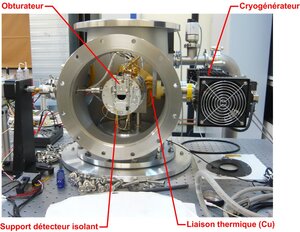

Enceinte ouverte

Vue de l’entrée optique

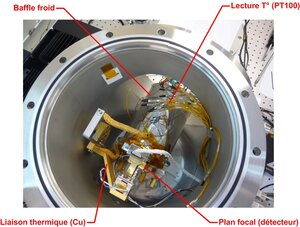

Enceinte ouverte

vue du haut
