Campagne de calibration des modèles de vol de l’instrument RPW sur Solar Orbiter

Cette campagne d’essais comprend les instruments suivants :

• la MEB-PFM (modèle de vol de la Main Electronic Box) ;
• les 3 pré-amplis de vol des antennes du satellite ;
• les harnais de vol ;
• le SCM EM (Search Coil Magnetometer, modèle engineering). Il sera remplacé par le modèle de vol le 9 décembre. Le SCM est placé dans un double conteneur en Mu­Métal qui réalise un blindage magnétique.

Chaque sous-système est régulé indépendamment en température dans l’enceinte SimEnOm (à l’aide de puits thermiques autonomes refroidis à l’azote liquide).

Cette campagne de calibration permettra de déterminer les fonctions de transfert des gain et phase à différents paliers de température.

Cette activité mobilise les équipes AIT de RPW du LESIA et du CNES, 6 jours/7, soit 12 personnes environ, jusqu’à la fin du mois de décembre 2016.

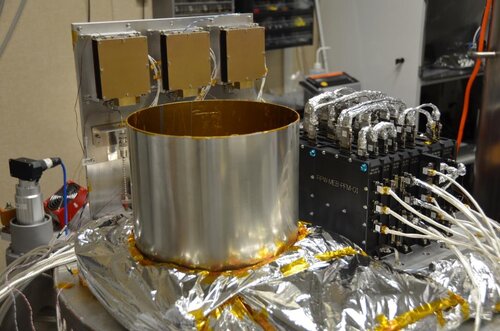

Intégration SCM dans SimEnOm

Au premier plan le double conteneur gigogne contenant le module SCM (régulé à -50°C). En arrière-plan : les 3 pré-amplis d’antenne RPW et à droite la MEB-PFM.
09/11/2016 - Photo Sylvain Cnudde

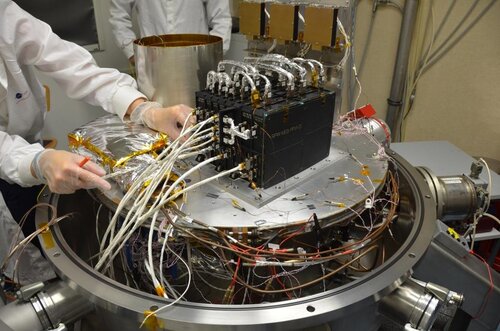

Connexion des harnais sur la MEB PFM

MEB-PFM avec connexion de tous les harnais de vol en cours
09/11/2016 - Photo Sylvain Cnudde

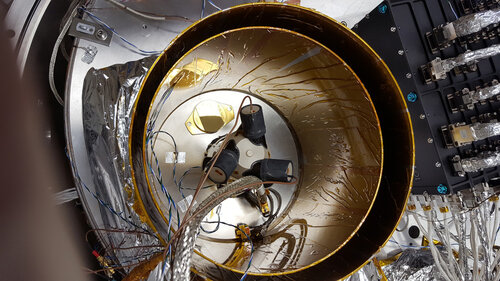

SCM EM dans le conteneur mu-métal

Le SCM dans son conteneur Mu-Métal, + témoin de contamination moléculaire (composant doré)
10/11/2016 - Photo Jérôme Parisot

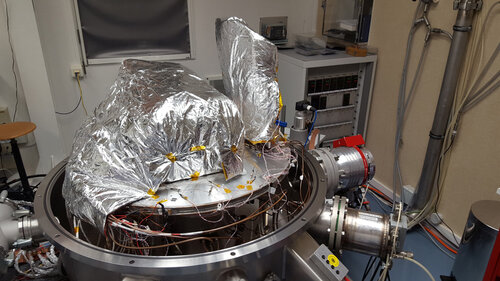

Instrument prêt pour la mise en vide

L’ensemble des instruments est recouvert d’un isolant thermique (MLI : Multi-Layer Insulation) afin de s’affranchir du rayonnement thermique du moyen d’essai.
10/11/2016 - Photo Jérôme Parisot
