Analyseurs de Shack-Hartmann 14 x 14
Le banc est proposĂ© avec 4 analyseurs de surface d’onde de type Shack-Hartmann, sur chacune des 4 voies de sortie.

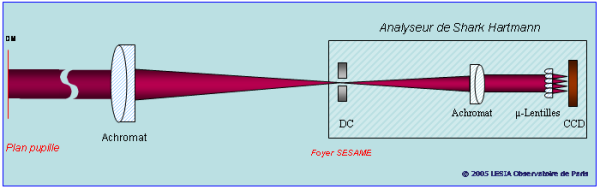

Chaque analyseurs est composĂ© d’une camĂ©ra vidĂ©o analogique fonctionnant dans le visible, d’un rĂ©seau de micro lentilles 14x14, d’une lentille de collimation de focale f’=65mm et d’un diaphragme de champ de diamètre 3 mm. Deux analyseurs utilisent une camĂ©ra Sony XC-HR58, deux autre une camĂ©ra Sony HR300 (voir dĂ©tail des camĂ©ras).
Cet analyseur est dimensionnĂ© pour une analyse Ă grande dynamique. Il possède un très grand nombre de pixels par microlentilles (en comparaison d’un analyseur optimisĂ© pour son rapport s/b sur le ciel). Ces analyseurs sont faits pour fournir une très bonne prĂ©cision sur l’analyse de front d’onde, et en mĂŞme temps permettre des mesures fiables et linĂ©aires de grandes dĂ©formations du front d’onde. ConsĂ©quemment, ils sont mal dimensionnĂ©s pour une analyse Ă faible flux ; ils nĂ©cessitent d’ĂŞtre utilisĂ©s Ă flux lumineux Ă©levĂ©.
Caractéristiques :
| Caratéristique | Valeur |
|---|---|
| Taille des pixels caméra | 8.3 µm |
| Forme des microlentilles | carrées |
| Focale des microlentilles | 7 mm |
| Taille des microlentilles | 309.5 µm |
| Rapport f/d des microlentilles | 22.6 |
| Taille de la tache de diffraction au foyer (à 633nm) | 14.3 µm |
| SensibilitĂ© de l’analyseur | 0.132 arcsec/pixel (pour un VLT) |
| Nombre de pixels par microlentille | 37.3 |
| Nombre total de pixels de la caméra | 540 x 760 |
| Focale du collimateur | 65 mm |
| Taille de la pupille sur les microlentilles | 4333 microns (soit 14 x 309.5µm) |
A l’intention de ceux qui aimeraient modĂ©liser le système dans un logiciel de calcul optique, les lentilles utilisĂ©es sont des achromats :

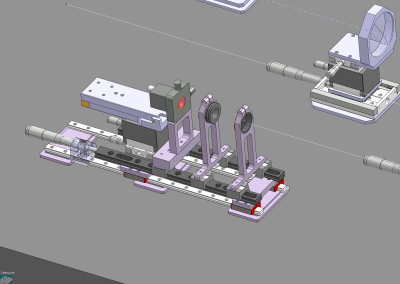

L’ensemble est montĂ© sur un rail en translation permettant de positionner le diaphragme dans le plan focal de SESAME Ă©quivalent au foyer VLT-Nasmyth.
